Kit de arrefecimento HX - 2 GPU - manifold de ventoinhas PWM de 120 mm para CMP 170HX / A100

Uma GPU de centro de dados não tem ventoinha própria

Todos os aceleradores passivos — a CMP 170HX, a A100, toda a linha Tesla que as precedeu — são fornecidos como um simples dissipador alhetado, sem ventoinha. Num rack isso é intencional: um chassis 2U coloca uma parede de ventoinhas a 15,000 RPM à frente das placas e força o ar ao longo do seu comprimento. Coloque a mesma placa numa torre desktop e essa parede não existe. O fluxo de ar da caixa passa ao lado do dissipador em vez de passar através dele, a placa satura de calor em poucos minutos e vê-se o relógio a cair para nada — ou o encerramento térmico a disparar.

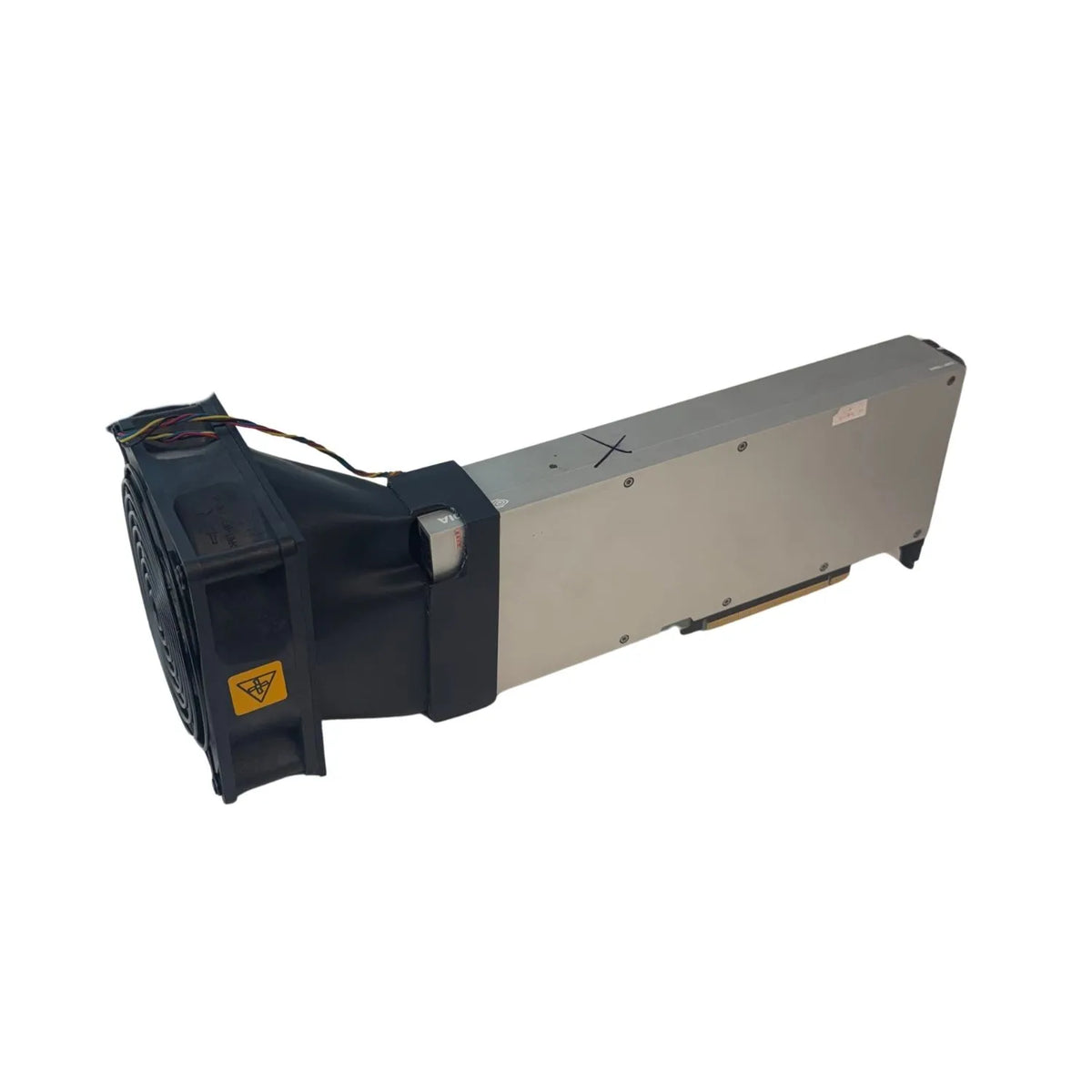

Este kit fornece a metade que falta ao projeto. Uma ventoinha de 120 mm é selada num coletor que encaixa na face de admissão do dissipador, de modo que cada litro de ar movido pela ventoinha é forçado através das alhetas e sai pela traseira da placa, em vez de contorná-la. É o mesmo princípio do shroud de servidor, dimensionado para duas placas lado a lado numa motherboard desktop.

O que recebe

• O coletor — um plenum selado dimensionado para duas placas lado a lado, que encaixa na face de admissão do dissipador.
• 1 × ventoinha PWM de 120 mm — 1,000–6,000 RPM, 2.7 A, controlo PWM de 4 pinos.
• 2 × conversores PCIe-para-EPS — um por placa, pelo que não é preciso mais nada para alimentar as GPUs.
• Material de fixação para as interfaces ventoinha-coletor e coletor-placa.

Porque é que o par partilha um plenum

Abranger as duas placas a partir de um único plenum selado não é uma cedência ao custo, é a melhor solução. Um plenum partilhado pressuriza toda a largura e empurra o ar para o dissipador que oferece menos resistência, que é o mais quente. Duas ventoinhas independentes, pelo contrário, mantêm duas zonas de pressão independentes e não se conseguem equilibrar entre si.

Porque é que a placa precisa de um conversor e não apenas de um cabo

As placas de centro de dados recebem energia através de uma entrada EPS de 8 pinos na extremidade da placa — o conector do tipo CPU, não o de placa gráfica. É a forma mais comum de alguém destruir uma destas logo no primeiro arranque: um EPS de 8 pinos e um PCIe de 8 pinos são parecidos e, em mãos erradas, um entra no outro.

Não são iguais. Um PCIe de 8 pinos leva três linhas de 12 V e cinco massas; um EPS de 8 pinos leva quatro e quatro, numa disposição diferente. Troque-os e está a injetar 12 V num pino de massa. Os conversores deste kit remapeiam os pinos corretamente e alimentam-se dos cabos PCIe da sua fonte de alimentação, que qualquer fonte de desktop tem livres.

6,000 RPM é o limite, não a definição

A ventoinha deste kit é uma unidade de nível industrial com uma gama muito ampla: fica ao ralenti perto das 1,000 RPM e puxa 2.7 A no máximo, às 6,000. No topo dessa gama é genuinamente ruidosa — é movimentação de ar de classe servidor e não vamos fingir o contrário.

A razão de ser do controlo PWM de 4 pinos é que quase nunca se trabalha aí. Coloque a ventoinha numa curva ligada à temperatura da GPU e uma montagem de duas placas fica na banda dos 2,000–3,000 RPM durante inferência contínua. A margem acima disso existe para os dias em que satura as duas placas em simultâneo, ou para um verão quente sem ar condicionado.

Que placas encaixam

O coletor é cortado para o corpo passivo NVIDIA padrão de altura total, comprimento total e dois slots — a placa de 267 mm com um túnel alhetado a percorrê-la por inteiro e a entrada EPS de 8 pinos na extremidade oposta. Isso abrange a CMP 170HX, a A100 PCIe, a A30, a A40, a L40, a V100, a P100 e a P40, e as placas AMD Instinct da mesma geração partilham a geometria o suficiente para funcionarem.
