Kit de Arrefecimento HX - 1 GPU - Manifold com Ventoinha PWM de 120 mm para CMP 170HX / A100

Uma GPU de centro de dados não tem ventoinha própria

Todos os aceleradores passivos — a CMP 170HX, a A100, toda a linha Tesla que os antecedeu — são fornecidos como um dissipador alhetado nu, sem ventoinha. Num rack isso é intencional: um chassis de 2U coloca uma parede de ventoinhas a 15,000 RPM à frente das placas e força o ar ao longo do seu comprimento. Coloque a mesma placa numa torre de secretária e essa parede não existe. O fluxo de ar da caixa passa ao lado do dissipador em vez de através dele, a placa satura termicamente em minutos e vê-a baixar as frequências até não restar nada — ou entrar em corte térmico.

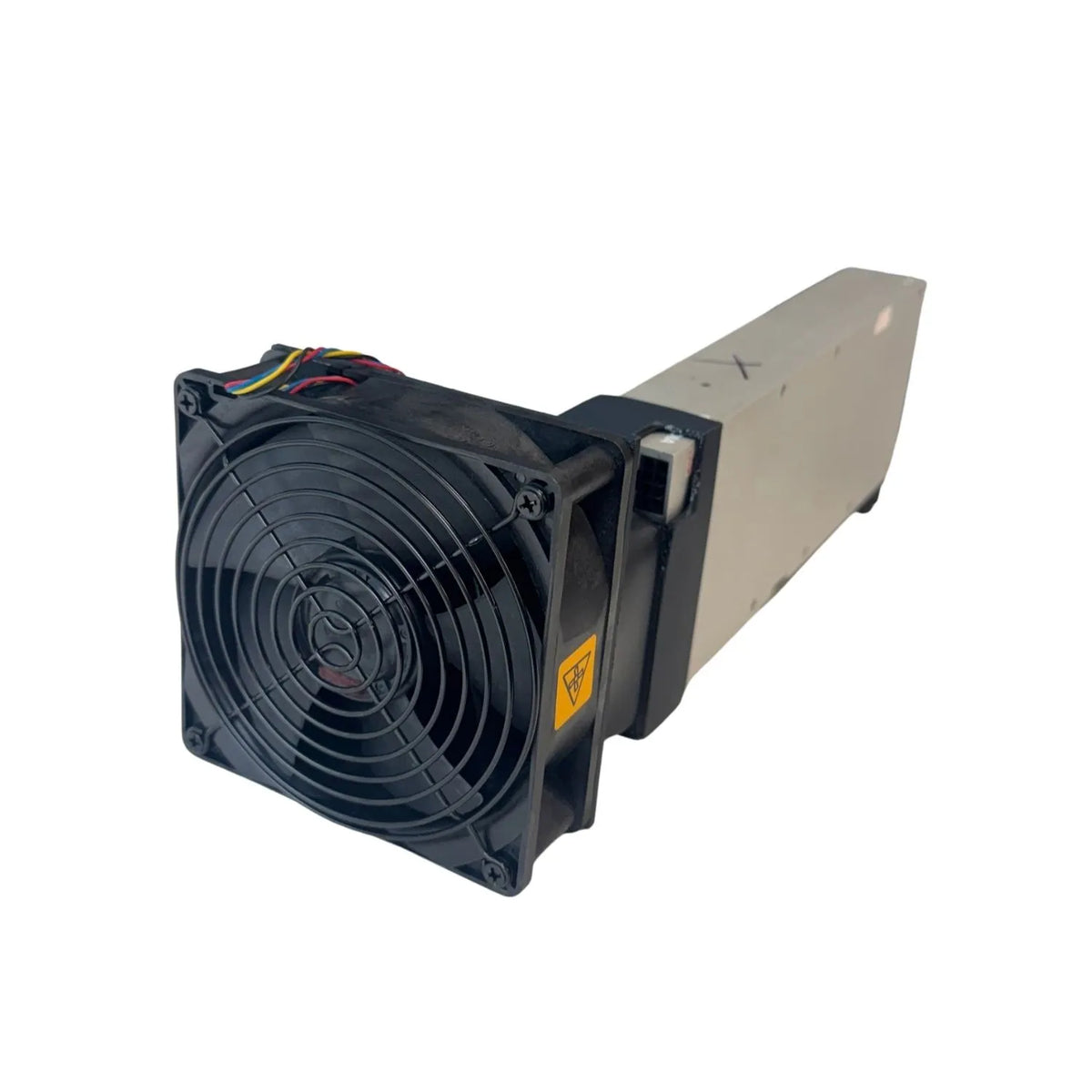

Este kit fornece a metade que falta ao projeto. Uma ventoinha de 120 mm é selada num coletor que encaixa na face de admissão do dissipador, para que cada litro de ar movido pela ventoinha seja forçado pelas alhetas e saia pela traseira da placa, em vez de passar à volta. É o mesmo princípio da conduta de servidor, dimensionado para uma placa numa motherboard de secretária.

O que recebe

• O coletor — um plenum selado dimensionado para uma placa, que encaixa na face de admissão do dissipador.
• 1 × ventoinha PWM de 120 mm — 1,000–6,000 RPM, 2.7 A, controlo PWM de 4 pinos.
• 1 × conversor PCIe para EPS — um por placa, para que nada mais seja necessário para alimentar a GPU.
• Material de fixação para as ligações ventoinha-coletor e coletor-placa.

Porque é que a placa precisa de um conversor e não apenas de um cabo

As placas de centro de dados recebem alimentação por uma entrada EPS de 8 pinos na extremidade da placa — o conector do tipo CPU, não o de placa gráfica. É a forma mais comum de alguém destruir uma destas no primeiro arranque: um EPS de 8 pinos e um PCIe de 8 pinos parecem iguais e, em mãos erradas, um acaba por entrar no outro.

Não são a mesma coisa. Um PCIe de 8 pinos leva três linhas de 12 V e cinco massas; um EPS de 8 pinos leva quatro e quatro, noutra disposição. Troque-os e está a injetar 12 V num pino de massa. O conversor deste kit remapeia os pinos corretamente e recebe alimentação dos cabos PCIe da sua fonte, que todas as fontes de secretária têm disponíveis.

6,000 RPM é o limite máximo, não a regulação de uso

A ventoinha deste kit é uma unidade de nível industrial com uma gama muito ampla: fica em repouso perto das 1,000 RPM e puxa 2.7 A no máximo, às 6,000. No topo dessa gama é genuinamente ruidosa — isto é movimentação de ar de classe servidor e não vamos fingir o contrário.

O objetivo do controlo PWM de 4 pinos é que praticamente nunca a utilize aí. Coloque a ventoinha numa curva ligada à temperatura da GPU e uma única placa com conduta fica confortavelmente na faixa das 1,500–2,500 RPM durante inferência contínua, o que é suficientemente silencioso para uma sala onde trabalha. A margem acima disso existe para os dias em que satura todas as placas ao mesmo tempo, ou para um verão quente sem ar condicionado.

Com que placas encaixa

O coletor é cortado para o corpo passivo NVIDIA padrão de altura total, comprimento total e dois slots — a placa de 267 mm com um túnel alhetado a todo o comprimento e a entrada EPS de 8 pinos na extremidade oposta. Isso abrange a CMP 170HX, a A100 PCIe, a A30, a A40, a L40, a V100, a P100 e a P40, e as placas AMD Instinct da mesma geração partilham a geometria o suficiente para funcionarem.
