Kit de Arrefecimento HX - 3 GPU - Manifold de Ventoinha PWM de 120 mm para CMP 170HX / A100
Plataforma de nível empresarial, montada e testada na UE.
HX Cooler Kit — 3 GPU
Um plenum de três larguras para uma máquina de secretária com três aceleradores. Uma ventoinha PWM de 120 mm, uma conduta que abrange os três dissipadores e três conversores PCIe para EPS — toda a interface de arrefecimento e de alimentação para 192 GB de HBM agregada numa Tower.
Uma GPU de centro de dados não tem ventoinha própria
Todos os aceleradores passivos — a CMP 170HX, a A100, toda a linha Tesla que os precedeu — chegam como um dissipador de alhetas nu, sem ventoinha. Num rack isso é deliberado: um chassis 2U coloca uma parede de ventoinhas a 15,000 RPM à frente das placas e força o ar ao longo do seu comprimento. Ponha a mesma placa numa Tower de secretária e essa parede deixa de existir. O fluxo de ar da caixa passa ao lado do dissipador em vez de o atravessar, a placa satura de calor em poucos minutos e vê-a baixar a frequência até nada — ou disparar o encerramento térmico.

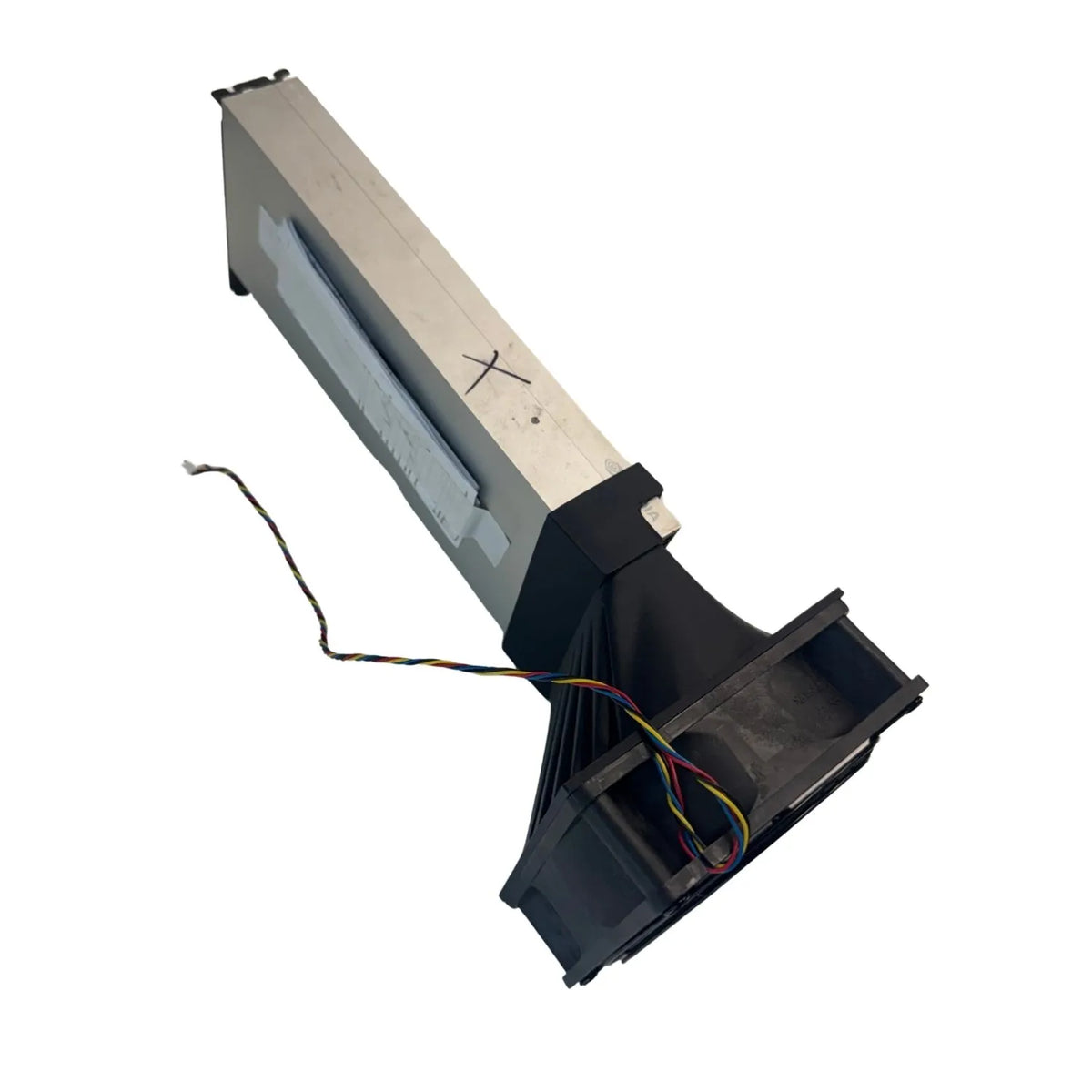

Este kit fornece a metade que falta ao projeto. Uma ventoinha de 120 mm é selada num coletor que encaixa na face de entrada do dissipador, para que cada litro que a ventoinha move seja forçado através das alhetas e saia pela traseira da placa, em vez de passar à volta. É o mesmo princípio da manga de servidor, dimensionado para três placas lado a lado numa placa-mãe de secretária.
O que recebe
- O coletor — um plenum selado dimensionado para três placas lado a lado, que encaixa na face de entrada do dissipador.
- 1 × ventoinha PWM de 120 mm — 1,000–6,000 RPM, 2.7 A, controlo PWM de 4 pinos.
- 3 × conversores PCIe para EPS — um por placa, para que nada mais seja preciso para alimentar as GPU.
- Material de fixação para as interfaces ventoinha-coletor e coletor-placa.
Trabalhar com a ventoinha mais alta num plenum largo
Três dissipadores num só plenum é o ponto a partir do qual a velocidade da ventoinha começa a contar. Quanto mais larga a conduta, mais a ventoinha trabalha contra a resistência combinada das alhetas em vez de ar livre — e é precisamente por isso que este kit usa uma ventoinha que chega aos 6,000 RPM em vez de uma ventoinha de caixa silenciosa de 1,800 RPM. Conte ficar mais acima na curva do que numa montagem de uma só placa, mais ou menos na faixa dos 2,500–3,500 RPM em carga contínua com três placas.
Porque é que a placa precisa de um conversor e não apenas de um cabo
As placas de centro de dados recebem energia por uma entrada EPS de 8 pinos na extremidade da placa — o conector ao estilo CPU, não o de placa gráfica. É a forma mais comum de destruir uma destas no primeiro arranque: um EPS de 8 pinos e um PCIe de 8 pinos parecem iguais e, em mãos erradas, um entra no outro.
Não são a mesma coisa. Um PCIe de 8 pinos leva três linhas de 12 V e cinco massas; um EPS de 8 pinos leva quatro e quatro, numa disposição diferente. Troque-os e está a injetar 12 V num pino de massa. Os conversores deste kit remapeiam os pinos corretamente e tiram a alimentação dos cabos PCIe da sua fonte, que qualquer fonte de secretária tem de sobra.
6,000 RPM é o teto, não a regulação
A ventoinha deste kit é uma unidade de nível industrial com uma gama muito ampla: fica ao ralenti perto das 1,000 RPM e puxa 2.7 A a fundo às 6,000. No topo dessa gama é genuinamente ruidosa — isto é movimentação de ar de classe servidor e não vamos fingir o contrário.
O objetivo do controlo PWM de 4 pinos é que seja o cliente a decidir onde vive dentro dessa gama. Ponha a ventoinha numa curva ligada à temperatura da GPU: fica silenciosa ao ralenti quando as placas estão paradas e só sobe quando estiver mesmo a carregar as três. A margem está lá para os dias em que satura todas as placas ao mesmo tempo, ou para um verão quente sem ar condicionado.
Que placas servem
O coletor está cortado para o corpo passivo NVIDIA padrão de altura e comprimento totais e dois slots — a placa de 267 mm com um túnel de alhetas a percorrê-la toda e a entrada EPS de 8 pinos na extremidade oposta. Isso abrange CMP 170HX, A100 PCIe, A30, A40, L40, V100, P100 e P40, e as placas AMD Instinct da mesma geração partilham a geometria o suficiente para funcionarem.
Dados técnicos
| Placas suportadas | 3 × aceleradores passivos de altura e comprimento totais, dois slots |
| Ventoinha | 1 × 120 mm, 1,000–6,000 RPM |
| Corrente da ventoinha | Até 2.7 A a 12 V, por ventoinha |
| Controlo da ventoinha | PWM de 4 pinos |
| Conversores de alimentação incluídos | 3 × PCIe para EPS de 8 pinos |
| Entrada de alimentação da placa | EPS de 8 pinos na extremidade da placa |
| Placas verificadas | CMP 170HX, A100 PCIe, A30, A40, L40, V100, P100 e P40 |
| Preço | 70 € sem IVA |
Perguntas frequentes
Preciso mesmo disto ou basta um bom fluxo de ar na caixa?
Precisa. O fluxo de ar da caixa move ar através da caixa; um acelerador passivo precisa de ar forçado através de um túnel de alhetas estreito, contra pressão estática real. São tarefas diferentes. Quem dispensa a conduta relata que a placa fica bem ao ralenti e depois colapsa à primeira carga contínua — que é exatamente a carga para que a comprou.
Uma só ventoinha chega mesmo para três placas?
Chega, porque o plenum é selado e a ventoinha está classificada muito acima de uma ventoinha de caixa normal — 2.7 A e 6,000 RPM existem precisamente para empurrar contra a resistência de três dissipadores. Vai usá-la mais acima na curva do que numa montagem de uma ou duas placas, por volta das 2,500–3,500 RPM em carga contínua.
Faz muito barulho?
Em carga máxima com três placas, sim — de forma notória. É a configuração em que perguntaríamos genuinamente se a máquina quer viver na mesma sala que o cliente ou antes num rack noutro sítio.
Posso alimentar a ventoinha pelo conector da placa-mãe?
Tire o sinal PWM do conector, mas não a alimentação. A 2.7 A a ventoinha excede o que um conector de chassis padrão está classificado para fornecer. Alimente-a a partir da fonte, através de um hub com alimentação própria.
De que fonte preciso para três placas?
Conte cerca de 250 W por acelerador acima do resto do sistema — ou seja, à volta de 750 W de carga de GPU antes do CPU, dos discos e das ventoinhas. Uma fonte de 1,200–1,600 W com saídas PCIe livres suficientes para alimentar três conversores é a gama sensata.
Têm uma versão para quatro placas?
Sim — um coletor de ventoinha dupla, à largura da placa-mãe, construído especificamente para a Huananzhi H12D-8D, que também conduz ar sobre o chipset e sobre as três unidades M.2 da placa. Pergunte-nos por ela.
